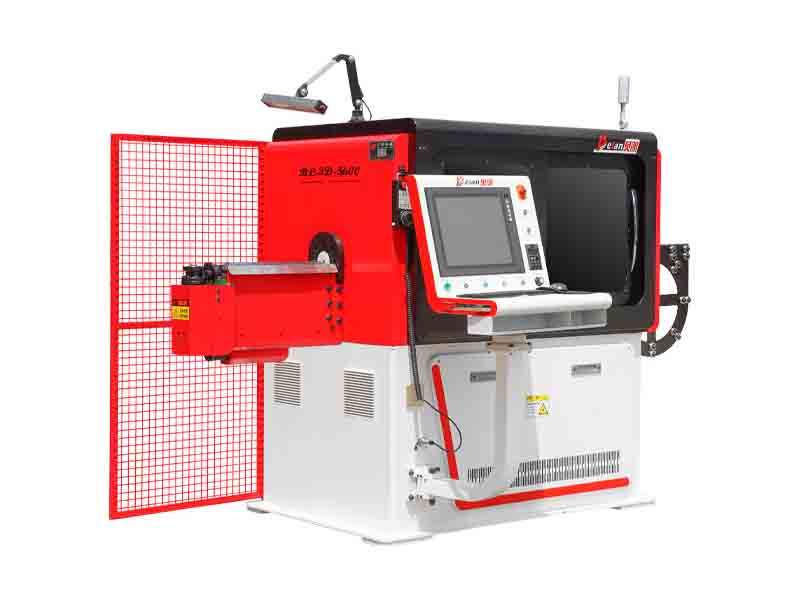

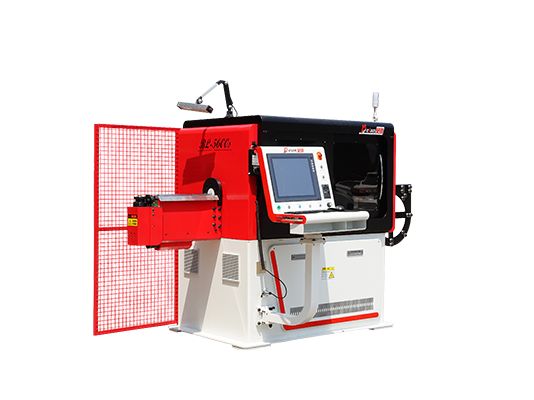

3D轉頭線材成型機BL-3D-5600

線徑種類：鐵線、鐵絲、不銹鋼絲、鋼線、金屬線材

線經范圍：硬料:Φ2.5～φ4.0mm；軟料:Φ2.5～φ6.0mm

產品特點：適用于生產汽車座椅骨架、遮陽板骨架、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市手推車、超市貨架等線材成型產品；機械具備自動潤滑供油設計，保證設備的長時間運行；機械具備自動潤滑供油設計，保證設備的長時間運行。

型號		BL-3D-5600
控制軸數		5軸
生產線徑		硬料：2.5～4.0 軟料：2.5～6.0
加工行程		600mm
總功率		7.8kw
送線電機功率		2.7KW
送線精度		300mm±0.1mm
切刀電機功率		1.0KW
轉臂電機功率		2.7KW
最大送線速度		90米/分鐘
升降電機功率		0.4KW
折角電機功率		1KW
主機重量		1800KG
折角精度		90°±0.2°
工作電壓		380v/50Hz/3Ph
機器尺寸(長寬高)		3000X1900X1900mm
自動送線架
	最大承重	500kg
	圓盤直徑	Φ1300mm
	電機功率	1.5kw
	重量	450kg
	尺寸（長寬高）	200015501250mm

1、采用電腦控制系統和進口伺服電機。

2、電腦為中文、英文（可選）界面，易操作，定位準確，所有電機可同步或單獨運行。

3、設有精度檢測跟蹤裝制，如有不合格的產品能夠自動停機。

4、根據顯示屏上的工作情況，可以對產品的角度、長度、參數等進行修正。

5、當無線、斷線、纏線時有自動停機設計及線架自動加速功能，令生產更輕松有效.

6、轉頭與送線完全分離，真正可實現轉頭時不轉線，確保送線靈活而且穩定性高。

7、適用于生產：汽車零部件、汽車門鎖拉桿、工藝品金屬線、廚具餐具支架、倉儲籠、超市貨架、手推車等線材成型產品。

主要部件	品牌	產地
伺服電機	SANYO/三菱	日本
直線滑軌	上銀	臺灣
減速機	臺城/三凱	臺灣/浙江
軸承	NSK/IKO/FAG	日本/德國
電腦系統	拓普康/億圖	深圳/臺灣
機座材質	A3鋼料	廣東
變頻器	匯川	深圳
備注：
1.生產線程 2.5.0-6.0mm為軟料，軟料抗拉強度≤500N
2.生產線程 2.5-4.0mm為硬料，硬料抗拉強度≤1700N
3.線架與主機之間的間隔距離為1500mm

東莞市貝朗自動化設備有限公司
